제 목 : 2025년3월에 발생한 연속적인 새그에 공장 설비가 다운된 이유에 대한 해석 - 국내 최소 이벤트 잡음

글쓴이 : 관리자 등록일 : 2025-04-02 22:29 조회 : 1746

트랙백 주소 : http://www.jsdata.co.kr/bbs/bbs/tb.php/sub_04_02/178

울산산불발생연속새그2.pdf (589.2K), Down : 0, 2025-04-02 22:31:21

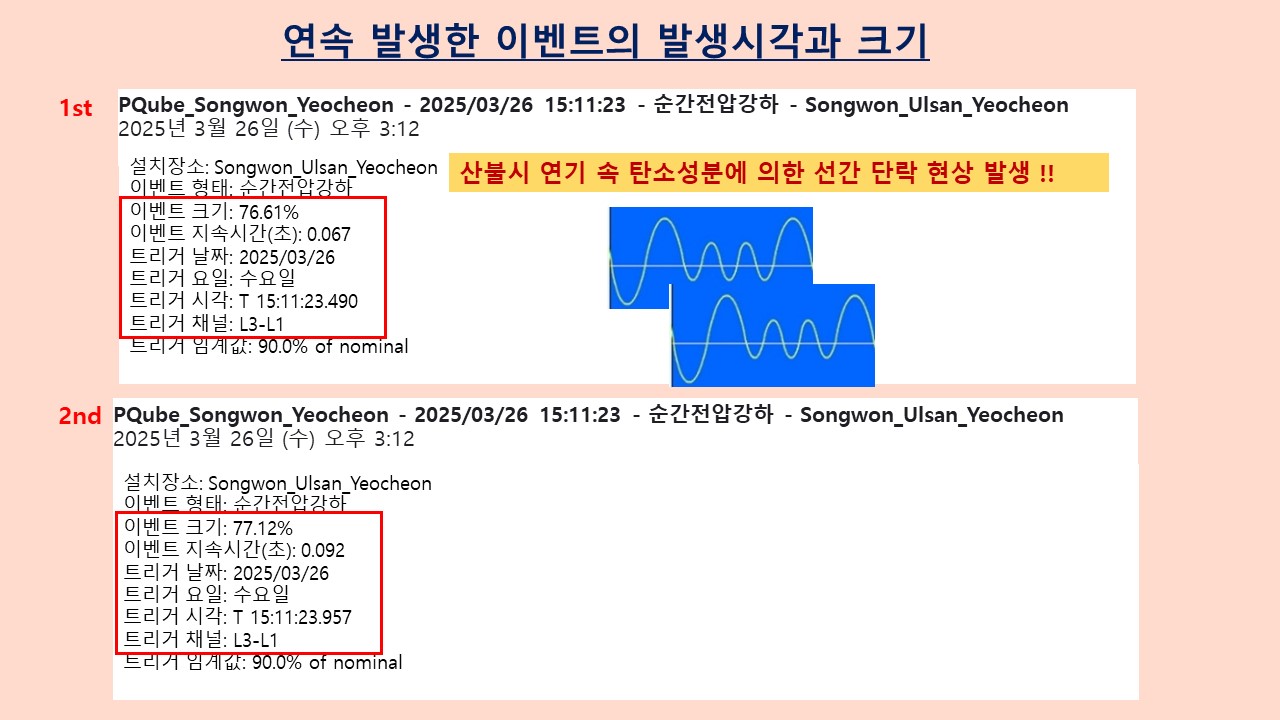

산불이 발생하면 연기 속의 탄소성분으로 송전선로에 지락 또는 단락현상이 생기면서 공장에 3초이내에서 연속적인 새그가 발생하게 됩니다.

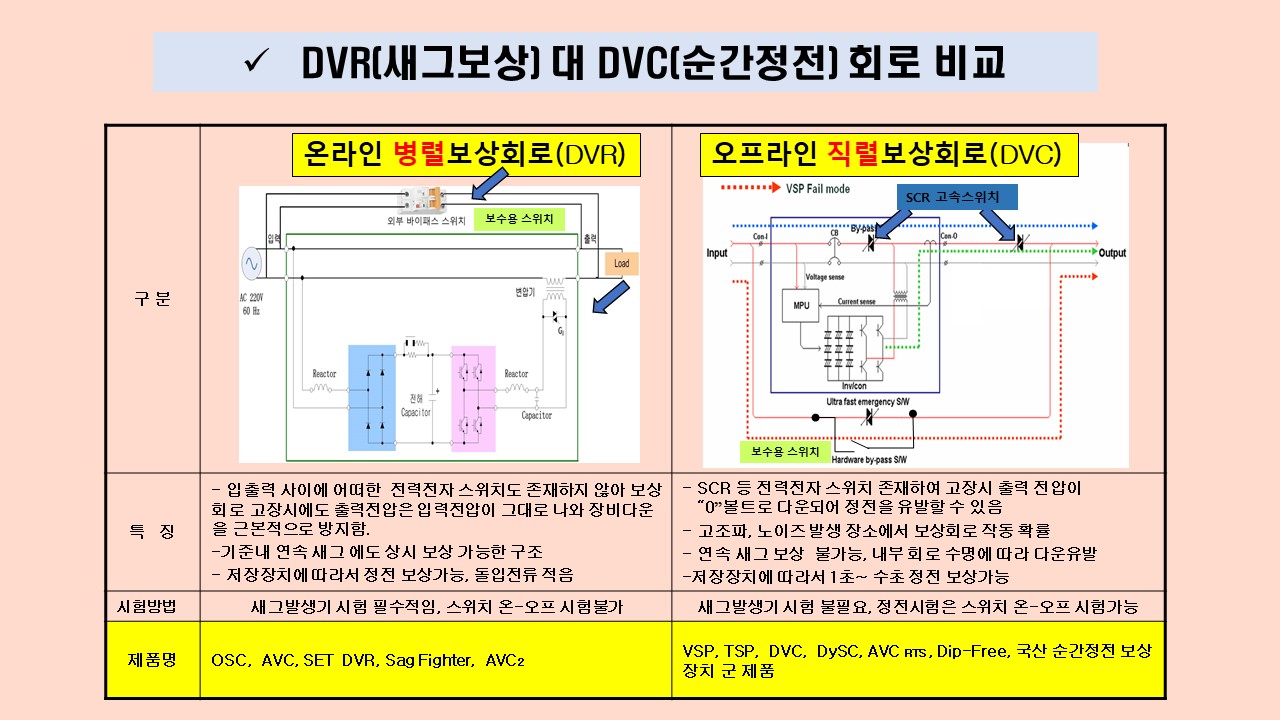

이때 공장에서 1초 순간정전보상장치(DVC)로 새그를 보상하게 되었다면 첫번째 새그에서는 보상을 성공적으로 수행하지만 그후 두번째 새그부터는 보상을 실패할 확률이 높습니다.

이유는 1초 정전보상장치는 UPS방식이기 때문에 보상을 완료하고 난 후에 재충전이 끝나기 전에 또 새그가 들어와서 보상을 하려면 에너지가 충분하지 않아서 보상을 할 수가 없게 됩니다.

이를 해결하기 위해서는 -50% 새그가 연속적으로 발생했을 때 약 30초 정도까지 연속적으로 새그를 보상해 주는 DVR회로가 좋습니다.

마그넷 콘택터 M/C도 연속적인 새그를 보상해 주는 코일로커가 좋습니다.

이번 산불로 인해서 연속적인 새그 발생시 어느 방식이 유용한지가 증명이 되었다고 봅니다.

1초 정전을 보상할 것인가?

아니면 -50% 새그를 30초 정도 연속 보상이 하는 것이 좋은가?

이제는 설비 엔지니어들이 결정할 사항입니다.

산불시 연속 새그에도 충분히 M/C의 채터링을 방지해 주는 코일로커에 대한 제안서
