8.26 과 8.30 새벽에 위 지역에서 발생한 전기품질 이벤트는 천둥, 번개, 낙뢰가 엄청났던 날씨 때문에 발생하였습니다. 한전 송전, 배전선에서 발생한 선간 단락 및 지락 현상으로 인해서 공장은 아주 큰 새그, 순간전압강하가 발생하게 되었습니다. ​

이에 따라서 각 이벤트별로 공장에 설치된 M/C 전자개폐기는 어떤 현상이 발생하게 되었을까를 예상해 봅니다.

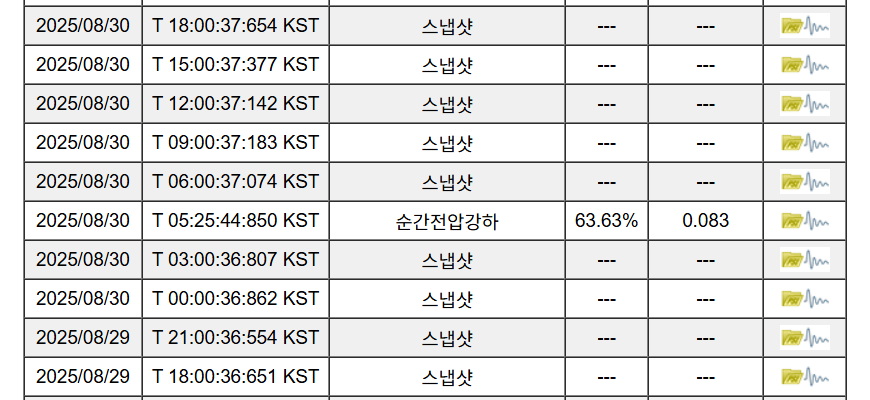

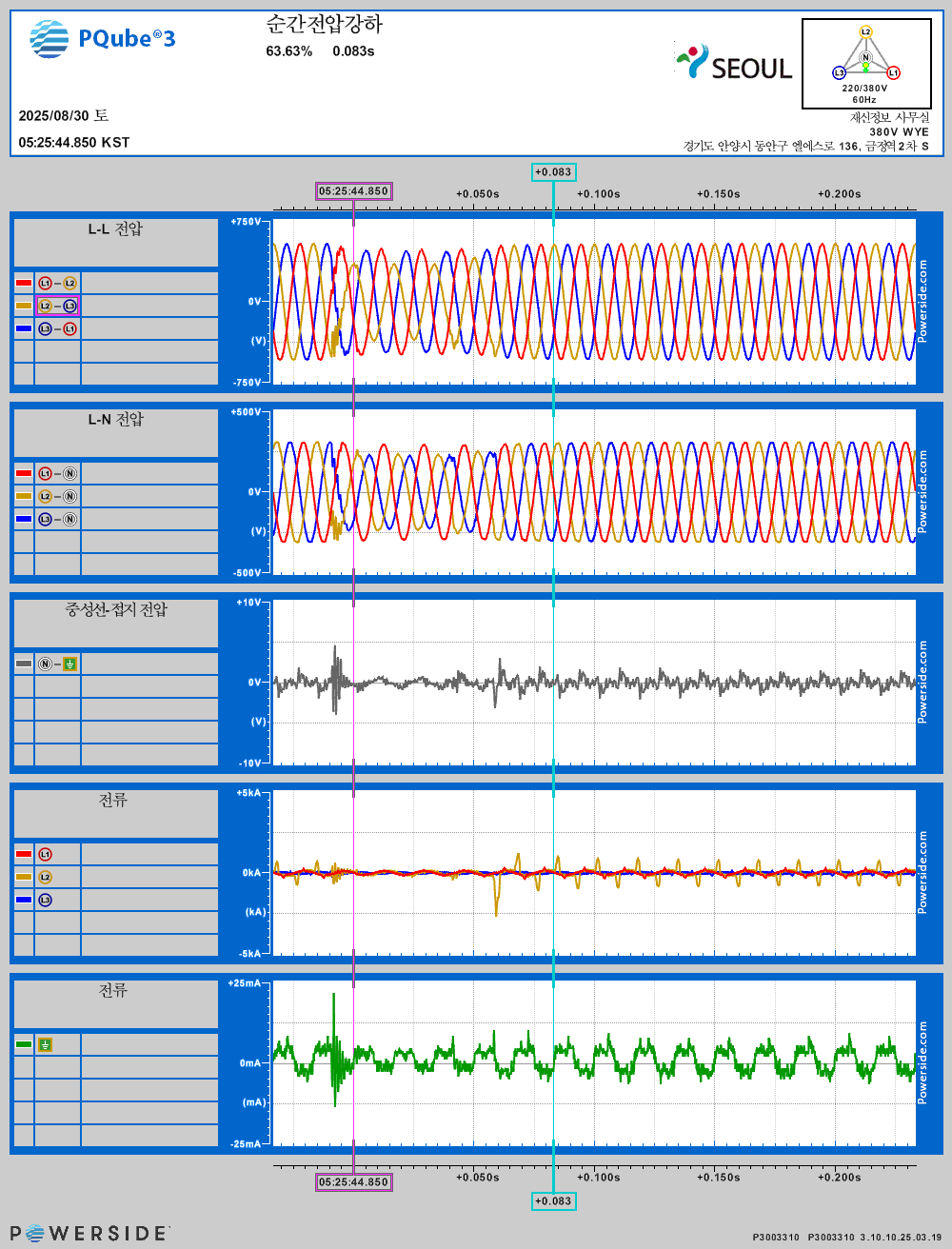

​ 1. 이벤트 #1 63.63% 새그 발생

  이때 M/C 는 채터링이 발생하였을 것입니다. 그러면 대형 모터 부하가 운전되고 있었을 경우에 접점 채터링으로 인해서 접점에 손상이 발생하게 되고 설비가 다운될 수 있습니다. 만약 인버터 전단에 M/C가 채터링이 일어나면 인버터는 대부분 정지가 됩니다. 이유는 저전압과 과전류로 인해서 인버터 안전 운전을 위해서 정지가 됩니다.

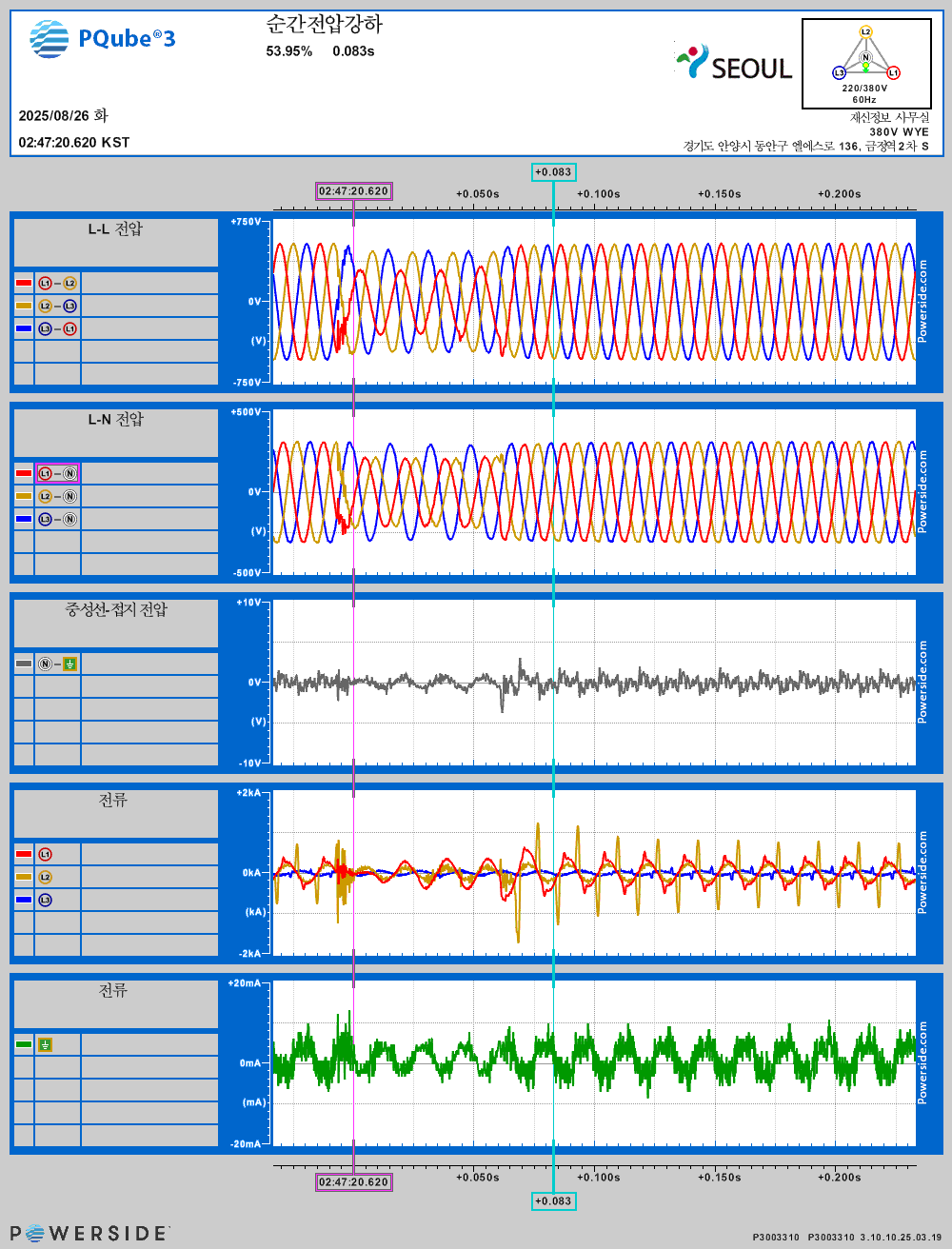

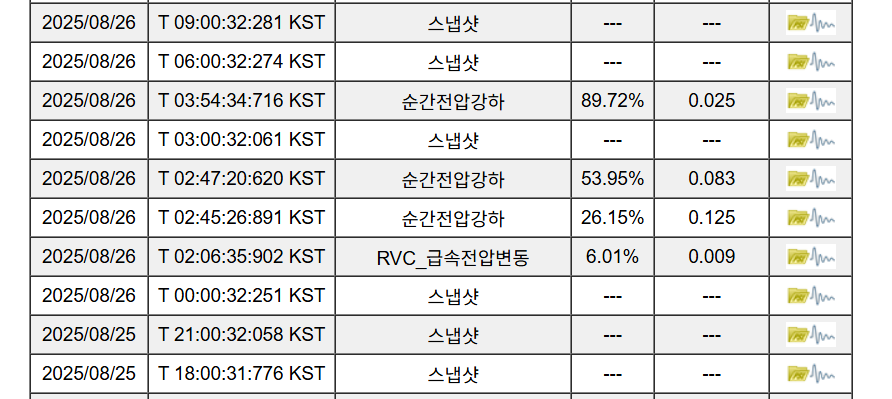

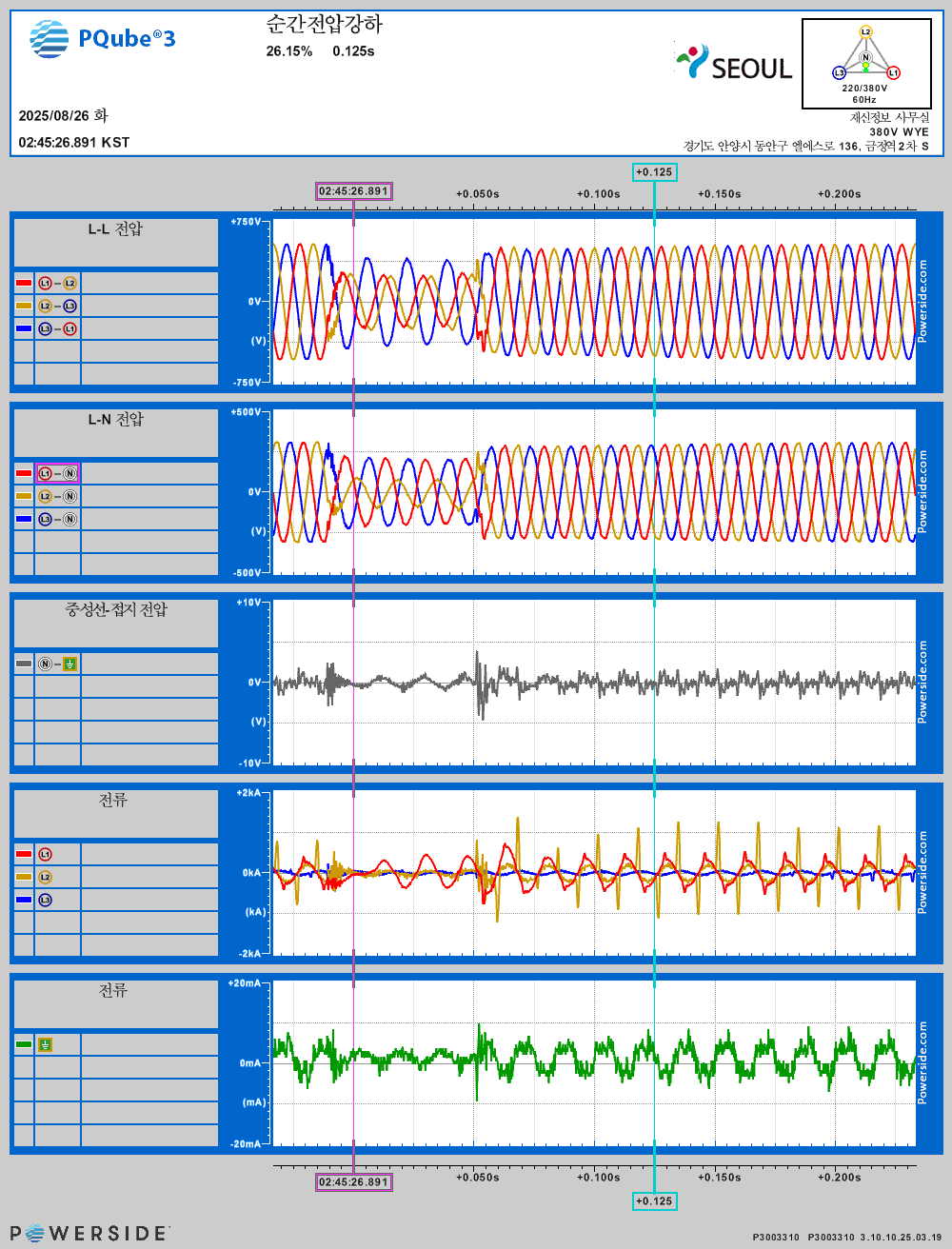

​2. 이벤트 #2 02:45과 02:47 발생 이벤트 26.15% 53.95% 새그 발생

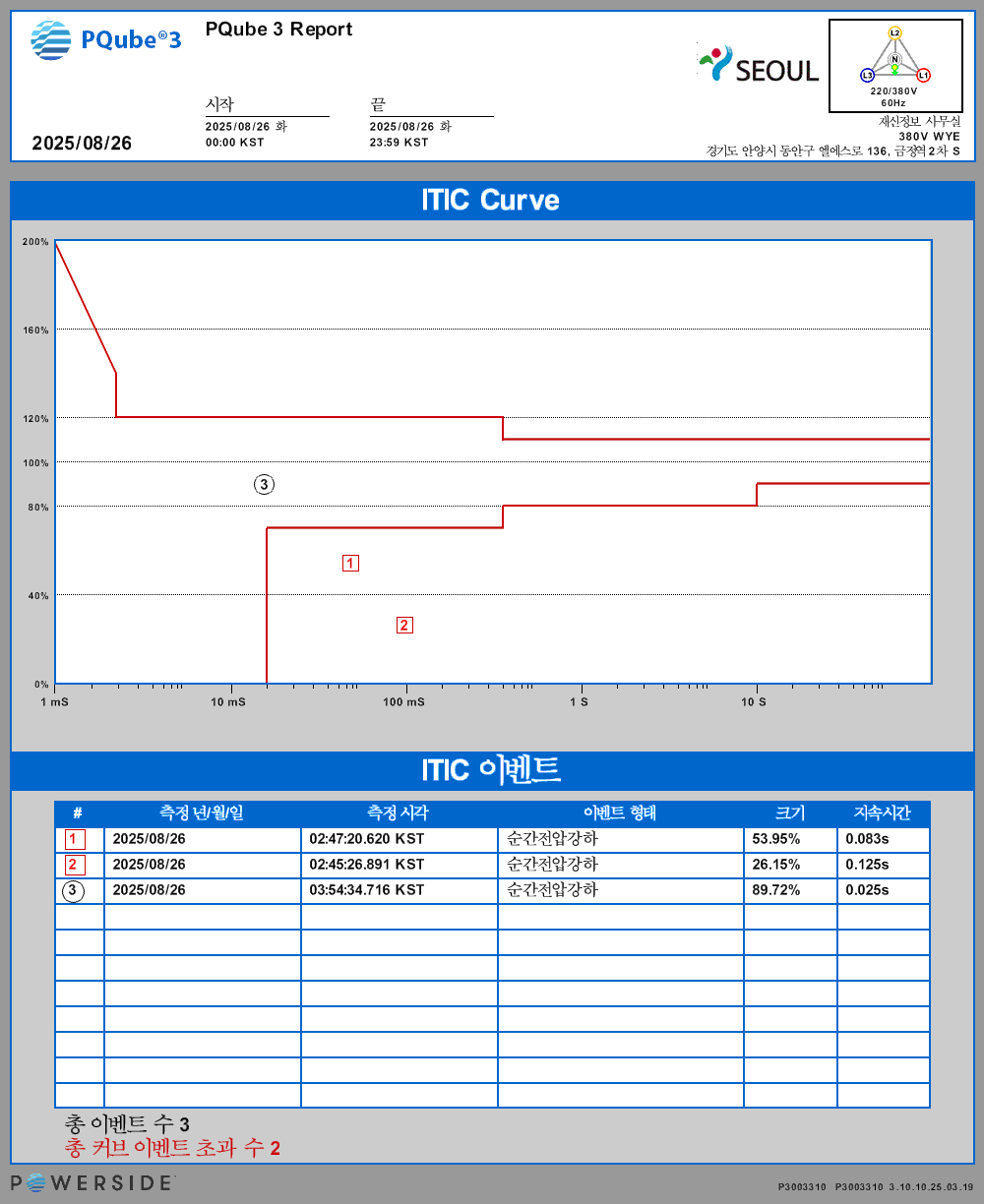

위 ITIC 커브 이벤트 그래프에서 1,2번 이벤트 모두 M/C는 채터링 후에 바로 트립이 되었을 것이고 . 3번 이벤트는 큰 문제없이 지났을 것입니다. 1,2번 이벤트에서는 대형 모터, 압축기, 인버터등 대부분 설비가 정지되었을 것입니다. 이에 대한 시물레이터 동영상을 유튜브에 올려두었으니 확인해 보면 그 상태를 알 수가 있을 것입니다.

3. 그러면 대책은 무엇인가?

AC M/C 는 이러한 새그시에 대부분 채터링이 발생하고 트립이 됩니다.  이러한 채터링을 방지하기 위해서는 코일로커라는 제품을 이용하면 이러한 채터링을 완벽하게 방지할 수 있습니다.

코일로커에 대한 표준 새그발생기를 이용한 새그 내성 시험 동영상 유튜브 링크 : https://youtu.be/mvJy8gADYZk?si=htRpMLtt5syvuxa2
