제 목 : 낙뢰시 CCTV용 누전차단기 트립 방지를 위한 서지보호기 설치 방법 비교 (서지보호기와 누전차단기 병행 설치시 공법)

글쓴이 : 관리자 등록일 : 2026-03-10 17:34 조회 : 974

트랙백 주소 : http://www.jsdata.co.kr/bbs/bbs/tb.php/sub_05_01/353

서지보호기+ELB _CCTV전원부 구성방법_20260317.pdf (160.7K), Down : 2, 2026-03-18 15:47:10

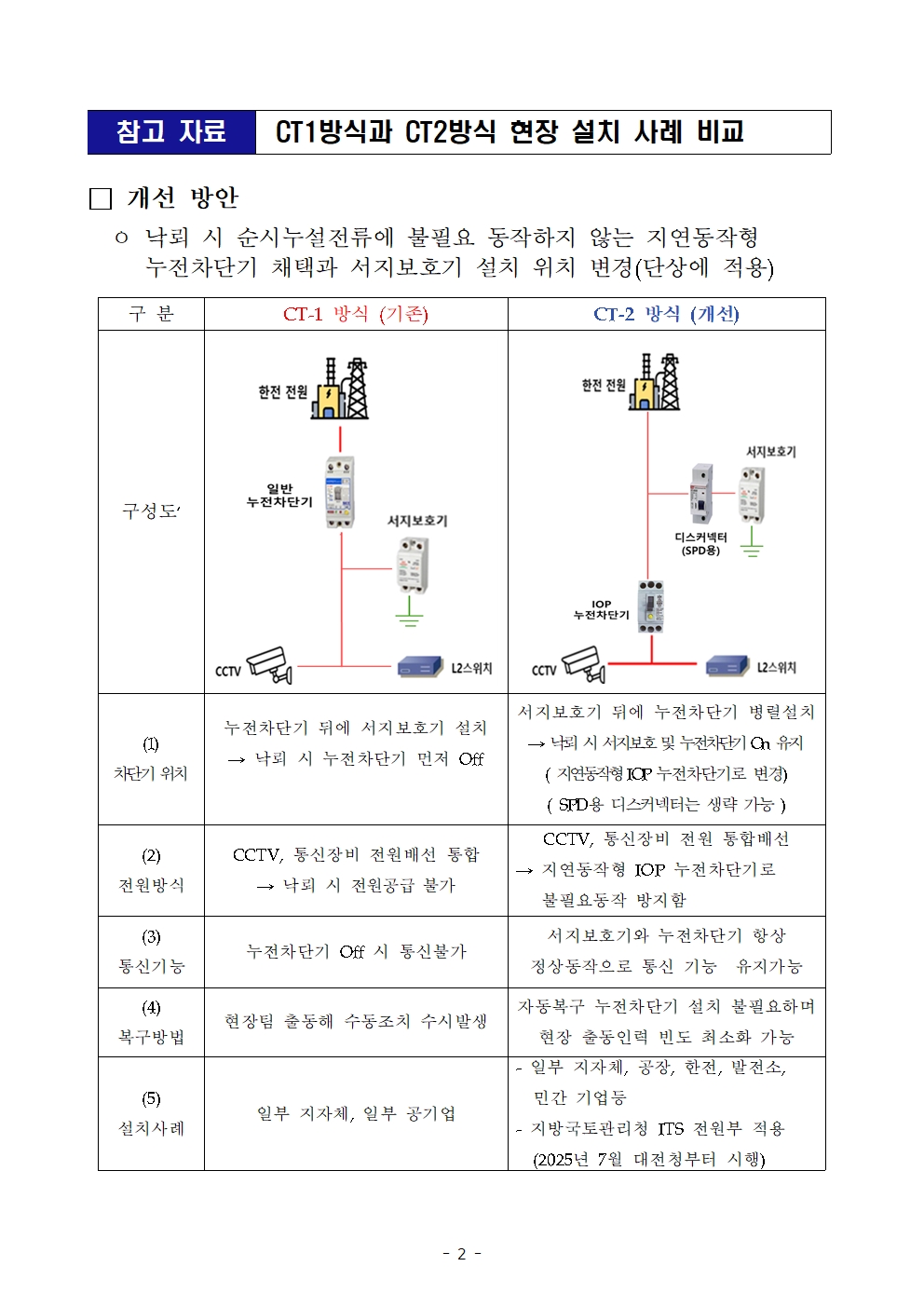

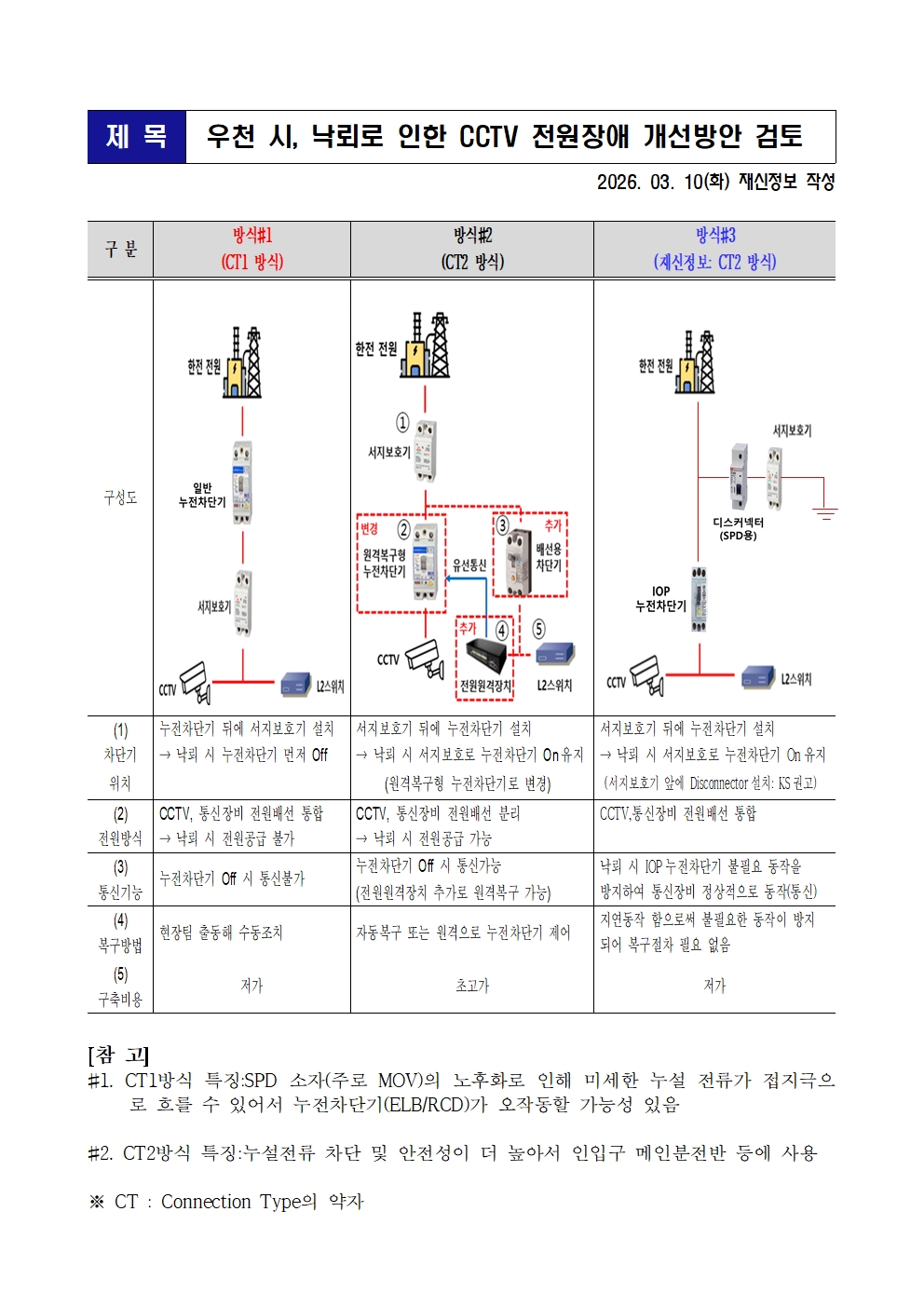

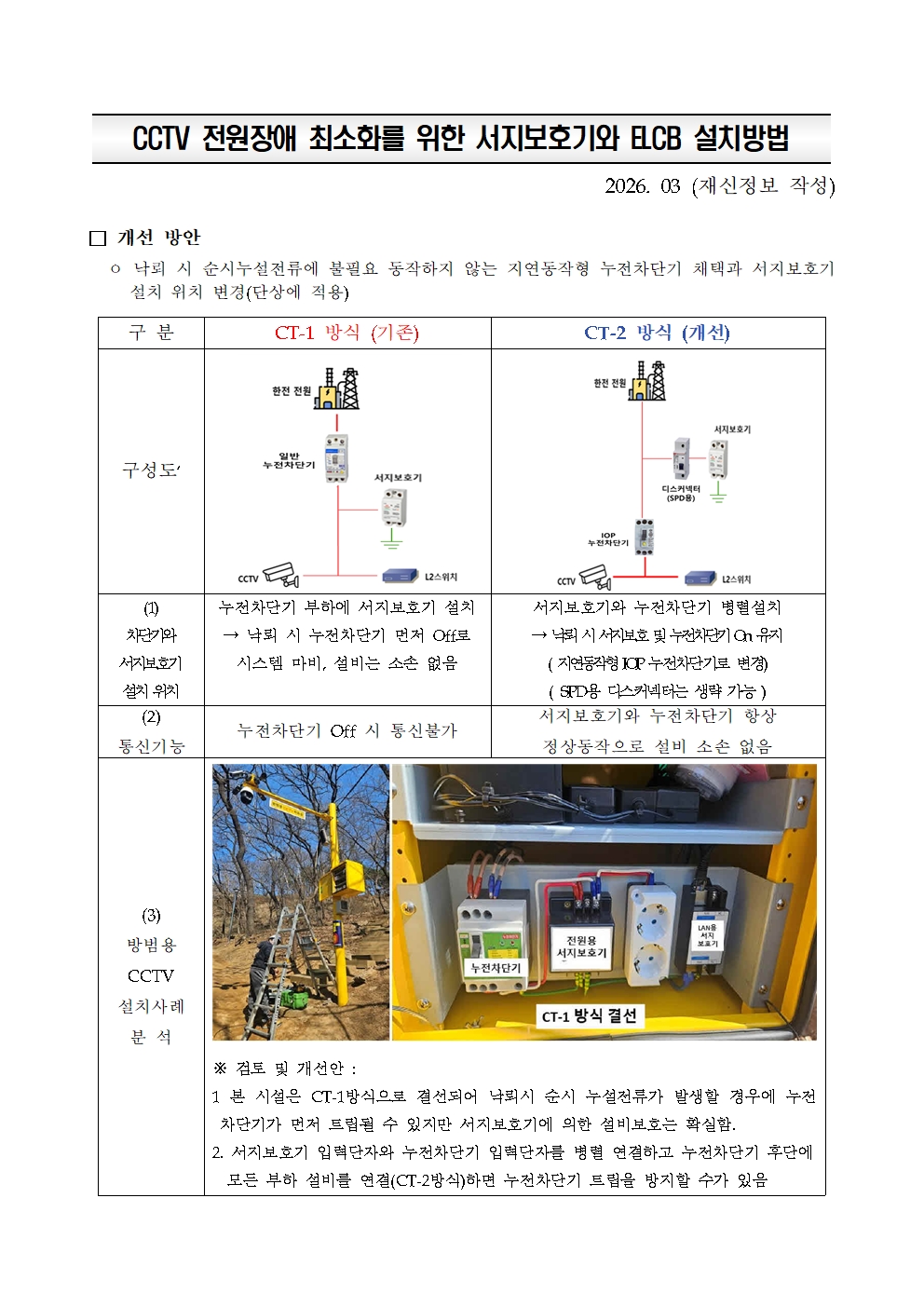

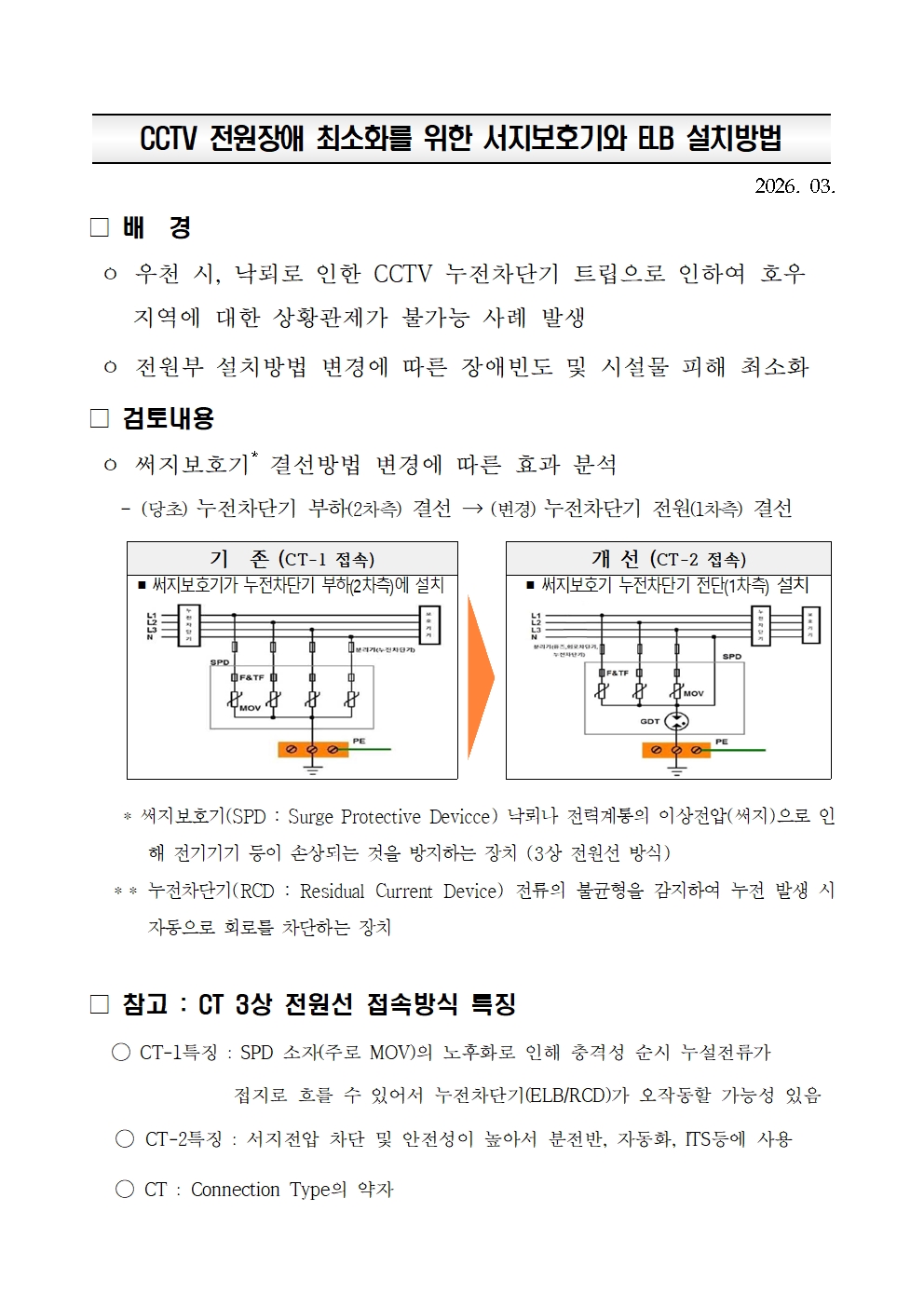

낙뢰시에 교통신로등, 교툥ITS, 교통 CCTV용 누전차단기의 트립을 방지하기 위한 서지보호기 + 누전차단기 (SPD + ELB ) 설치 공법에 대한 비교자료입니다. 현장에서 설치 위치 순서는 매우 중요합니다.

방법 #1로 설치할 경우에는 누전차단기가 수시로 트립되는 경향이 있어서 통신, 감시장비 설치시에는 방법 #1은 회피하여야 합니다.

3가지 방법 중 재신정보에서는 방법 #3으로 제안하여 국내 현장에서 많은 성과를 거두고 있습니다.

주요 사례는

ㅇ 교통시스템, 환경 감시용 CCTV 전원공급

ㅇ 가로등제어함 내부

ㅇ 스마트시티 IoT 설비 전원공급 등

설비이용율 향상은 물론 출동에 따른 유지보수비를 획기적으로 절감할 수가 있습니다.
