제 목 : 교통신호등의 누전차단기 트립 문제 해결 제안

글쓴이 : 관리자 등록일 : 2023-08-15 17:49 조회 : 554

트랙백 주소 : http://www.jsdata.co.kr/bbs/bbs/tb.php/sub_04_03/244

교통신호등운영제안_인터넷가격v4.pdf (563.3K), Down : 1, 2023-08-17 16:25:41

★최종본 IGR-32i,32i3,52i3b 230613.pdf (3.2M), Down : 0, 2023-08-15 17:50:31

1. 교통신호등의 문제점

가. 낙뢰시 절연저항의 건전함과는 상관없이 가끔씩 신호등 제어함의 누전차단기가 트립됨

나. 바닥교통신호등이 설치되고 난 후부터 더욱 제어함 내부 누전차단기 트립이 더 잦아짐

      이유는 바닥신호등의 하단 누전차단기보다는 상단 제어함 누전차단기가 상시 용량성 누설
      전류가 항상 많이 흐르고 있는 상태에서 낙뢰시에는 항상 상단 제어함 누전차단기가 먼저
      트립이 되기 때문임. 따라서 원인 제공은 하단 바닥교통신호등이 제공하고  A/S는 상단 제
      어함체가 담당하게 됨.

2. 대책

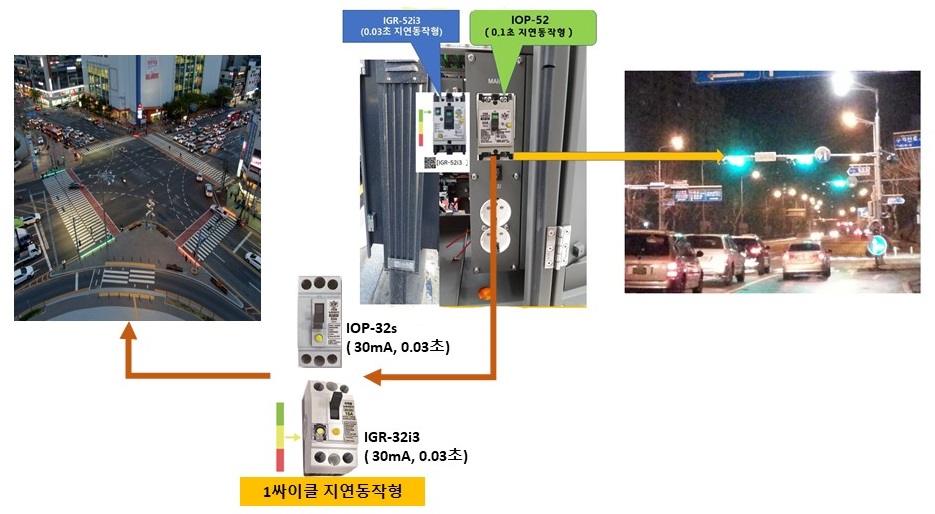

상단 누전차단기는 지연동작형인 IOP-52, 30mA, 0.1초로 설치하고 하단 바닥교통신호등은
지연동작형 IOP-32s, 30mA, 0.03초 또는 IGR-32i3, 30mA, 0.03초로 설치함

3. 기대 효과

○ 고가의 자동복구누전차단기 또는 낙뢰방지용 누전차단기를 설치할 필요가 없어 안전한 교통신호등 체제를 연속적으로 서비스함으로써 국민들의 교통안전 극대화함.

○ 제어함 누전차단기와 바닥신호등 누전차단기간 보호협조로 상단 제어함 누전차단기 보호 로 교통신호등 전체 정전을 예방함

○ 고가의 자동복구형 누전차단기 또는 낙뢰방호형 누전차단기를 설치할 필요가 없어서 지자체 예산절감 및 현장 교통 안내요원 출동에 따른 유지, 운영비 대폭 절감 가능

○ 추가 적용 가능한 분야 : LED 보안등, LED가로등, CCTV카메라전원, 통신장비, 방송장비, 원격제어 계측설비 등등

4. 동영상 보기 : https://allthatpower.net/cubic/iop_elcb

5. 제안서 : 첨부
