제 목 : 25. 8. 26 새벽, 서울 경기지역에 엄청난 큰 천둥, 벼락이 쳤을 때 교통신호등 누전차단기에서 일어난 일.

글쓴이 : 관리자 등록일 : 2025-08-29 12:57 조회 : 891

트랙백 주소 : http://www.jsdata.co.kr/bbs/bbs/tb.php/sub_04_03/274

25. 8. 26 새벽, 서울 경기지역에 엄청난 큰 천둥, 벼락이 쳤을 때 교통신호등 누전차단기에서 일어난 일입니다.

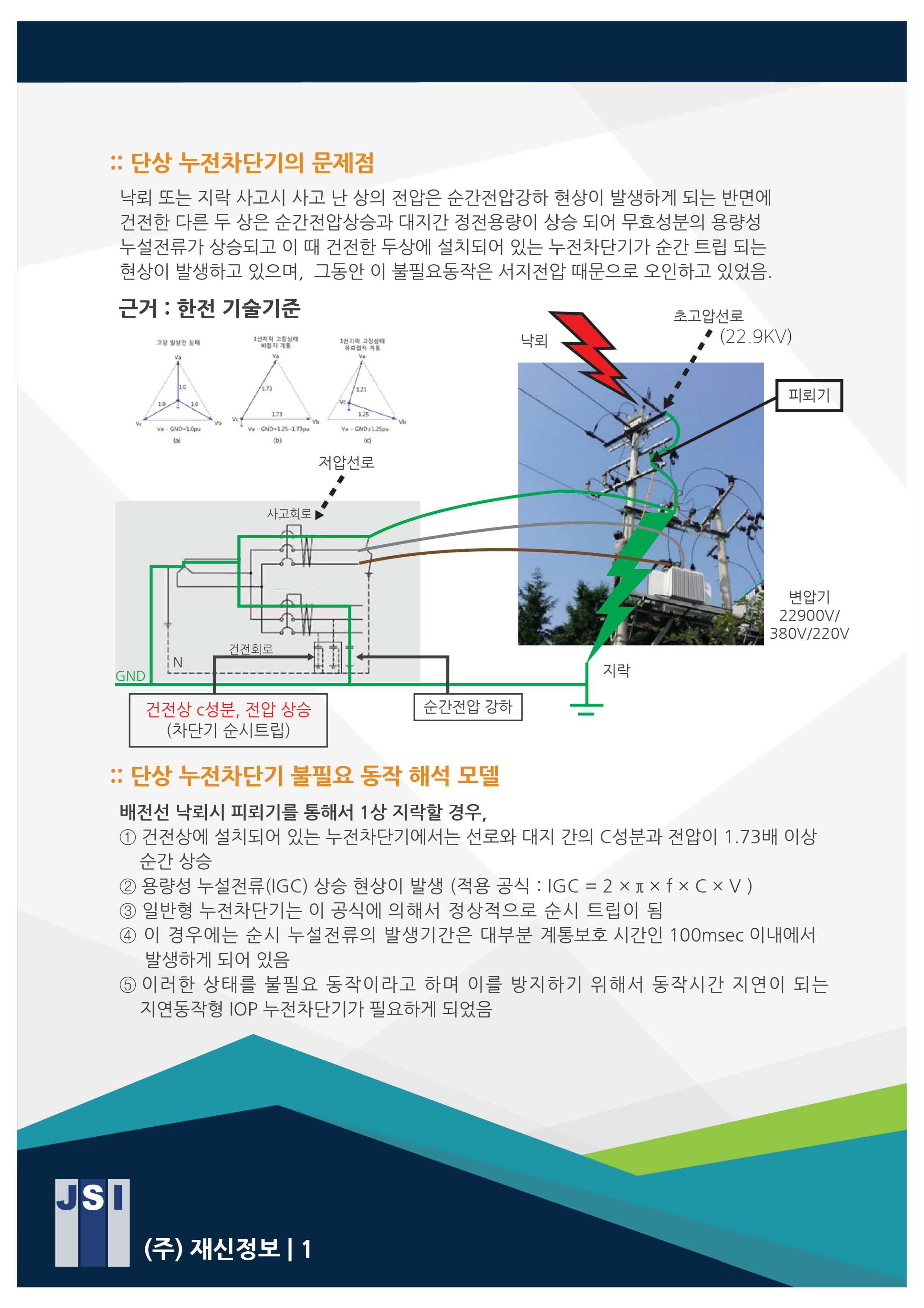

이런 현상이 일어날 때 한전의 송배전선로에서는 지락현상이 일어나게 되면서 교통신호등의 누전차단기는 지락이 일어난 상이 아닌 다른 상에 설치되어 있는 누전차단기가 트립이 됩니다.

이때는 용량성의 순시성 누설전류가 발생한 후에 사라지는 현상에 의해서 일반 누전차단기는 트립이 됩니다.



그래서 유지 보수인력이 즉시 출동해서 차단기를 재투입하여 장비를 재기동하게 됩니다.  이것은 서지전압 때문에 떨어졌다고 한다면 이미 신호등 제어함은 소손이 되어서 작동이 불가능할 것이지만 정상 동작한다면 서지 전압으로 트립이 되지 않았음을 증명합니다.


이전에 이를 해결하기 위해서 일부 지역에서는 자동복구형 누전차단기를 설치하여 출동 인력을 절감하였습니다. 이 때는 선로가 양호하다고 가정하고 자동복구하도록 합니다만 장비에서 누전이 발생하고 있을 때는 매우 위험합니다. 그래서 현재는 인체 접촉이 있는 장소에는 설치가 불가능하게 규정을 제정하였습니다.

이를 해결하기 위해서 개발한 제품이 IOP누전차단기 즉, 불필요동작 방지형 누전차단기입니다. 이러한 순시성 용량성 누설전류에는 동작을 하지 않도록 한 차단기가 바로 IOP누전차단기입니다.

작년부터 전국 교통신호등, 지자체 CCTV, 가로등제어함에 설치하여 시험 운영 중인 IOP누전차단기는 이번 여름철 낙뢰, 천둥 시에 트립이 되지 않고 정상 동작하고 있습니다.

오늘 새벽 서울 경기 지역의 강력한 천둥, 번개에도 떨어지지 않고 정상 운영 중에 있음을 알려드립니다.

https://youtu.be/C1jOLLglDuY?si=LkuNtIK07C-xdAQV : 자동복구누전차단기와 IOP누전차단기의 비교 동영상

IOP누전차단기 KS 규격 인증서 - 2025년 판

서울 교통신호등의 누전 진단 및 대책 컨설팅 실시
