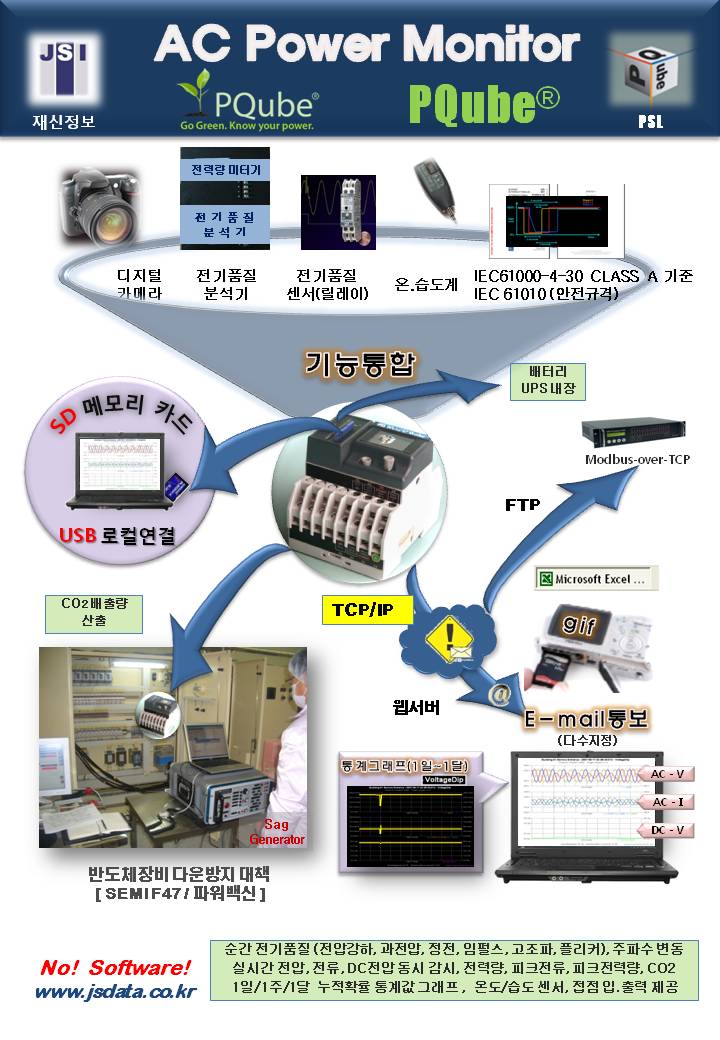

■ PQube (AC & DC Power Monitor : 전기품질 미터기 = 전기 블랙박스)

The World Leader in Power Quality and Energy/Carbon Monitoring !!!
보이는 전기!   쉬운 전기!   IT기술과 융합한 전기!
본 PQube는 2017.12로 생산 중단됨을 알려드립니다. 기존 공급 제품에 대한 A/S는 계속 지원합니다.
이 후에는 PQube3 시리즈를 공급합니다 !
New Generation Power Quality Analyzer !

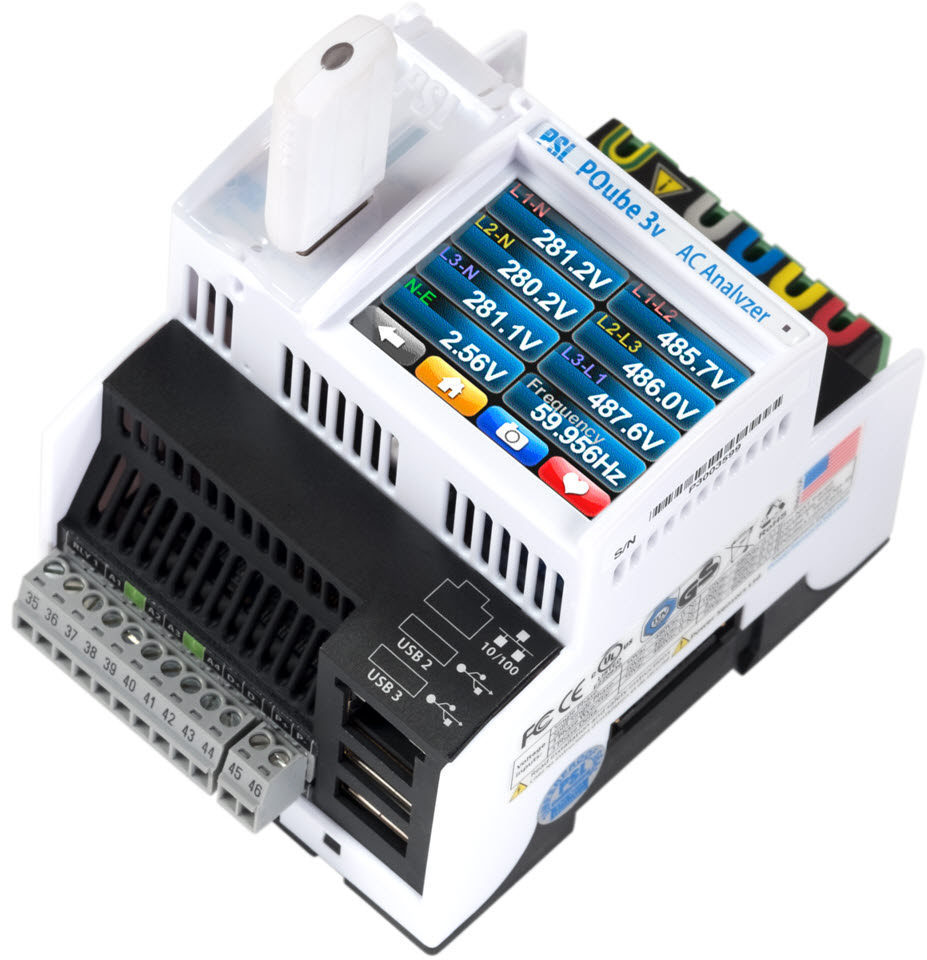

PQube3 PQube3e PQube3v

디지털카메라 기능이 내장된 차세대 전기품질 & Energy/Carbon 미터기 - 전기 BLACK BOX !
제조사 : 미국 PSL사( www.Powerstandards.com ) - IEC61000-4-30 ClassA 인증시험 회사!

■ PQube 의 주요 기본 규격

ㅇ 국제 기준 측정 방법 준수 : (KS C ) IEC 61000-4-30 CLASS A, IEC61000-4-7, IEEE1159, IEEE519 기준
★ 한국전력 배전계통 고조파 측정기준 만족
EN50160 기준에 의한 전기품질 평가 보고서 자동작성 지원
ㅇ 측정값 기준 : True RMS
ㅇ 해상도 샘플링 : 1 싸이클당 128 ~ 256 Sampling 조정 가능 (최대측정 : 1,024회 샘플링)
ㅇ AC 측정 전압 : AC100V~690V, 1상, 3상( Star, Wye, Delta 결선지원) 50/60Hz
  • 삼상/단상 전압 감시
  • 표준 전압 구성지원 (single-phase-to-neutral, single-phase-to-phase, split-single-phase, star, wye, delta), 690V L-L (400V L-N) 50/60Hz
  • 결선상태 자동 탐지 표시
  • Neutral - GND(접지) 전압 탐지 가능 (Modbus에서는 L-E(GND;접지) 전압 표시가능)
ㅇ DC 전압, 전류측정 : AN1, AN2 각 60V dc 까지 2 채널, AN1~AN2 : 120V dc 1채널
  • +/-60볼트 2채널 아날로그 직류전압 동시 감시 (통신전원 출력 동시 감시가능)
ㅇ PT : 6,900,000 volts : 1 volt / CT:50,000 amps : 1 A 지원
ㅇ 측정 주파수 : 50 / 60 Hz (일반 상용주파수 ), 400 Hz (항공기, 특수 인버터용)
ㅇ 국제 기준의 나쁜 전기품질만을 이벤트로서 캡쳐하는 기능 (저장파일크기 최소화)
  • 순간전압강하(SAG), 순간과전압(SWELL), 순간정전(INTERRUPTION), 정전, 임펄스전압
  • 주파수 변동 (초과 및 부족, 미달 주파수 이벤트 관리)
  • 불평형율
임펄스 고주파 서지전압 감지 : 1 microsecond
  • L-중성선(N)간 : ±450V pk, L-L간 : ±650V pk (단, ±250V pk에서는 이벤트 발생 없음)
고조파 (THD, tdD) 측정
  • 일별, 주별 99.9%, 99%, 95%, 50% 누적확률값 표시 (IEC61000-4-7)
  • 차수별 고조파 기저값 및 %값 선택 측정
  • 51차까지 개별 고조파 측정 CSV 파일제공
ㅇ 플리커 측정 : Pinst, PST, PLT
ㅇ 캡쳐 파일 형태는 디지털카메라 파일과 동일 형태인 *.GIF 파일로 저장, 관리 (포맷개방으로 특별한 프로그램없이도 파형확인가능 )
ㅇ 스냅 샷 (순간상태 포착 이벤트 저장기능;계측기 기능 가능)
ㅇ 타 시스템 DB 연계지원을 위한 *.CSV 파일 제공(엑셀파일 지원)
ㅇ 8GB SD 메모리 카드 저장 기능 (CSV, GIF, 로그파일 저장 : 별도 S/W 필요없음)
ㅇ -48VDC, 24VDC, 24VAC 전원공급 가능(반드시 6kV 서지보호기 내장 필요) , 3분 백업용 배터리 UPS 내장
ㅇ 모든 메뉴 영어, 한글등 30개 국어 지원
ㅇ 디지털 접점입력 (누수감지, 화재감지,출입문감지 센서 연결가능)
ㅇ PQDIF - Power Quality data transfer standard 표준 포맷 제공
1일, 1주일, 1달 추이, 통계 누적챠트 데이터 제공
ㅇ Full Color Display (OLED)
ㅇ Din Rail 또는 판넬 부착형 고정방식
ㅇ Modbus 실시간 감시 SW 제공 (SEMI E6 보고서 작성기능 제공)
ㅇ 네트웍내 설치된 PQube 장비 검색 SW 제공
ㅇ 셋업 파일 생성용 SW 제공
ㅇ GPS 시각동기 기능제공 (SNTP)
ㅇ 이벤트 발생조건
  • AC, DC 전압, 전류 및 누설전류 순간변동시
  • 환경 온도, 습도 변동시
  • 접점 개방시
  • 스냅샷, 1일, 1주일, 1달 추이통계값 생성시
  • 사용자 고유 Ride - Through Curve 이벤트 생성시

■ 추가 옵션 기능

ㅇ 단상 , 3상용 전류 감시
  • CT 2차 출력 연결 가능 : 1A, 5A , 0.333V, 1V, 5V, 10V / 직접 내장 CT : 20A급, 100A급
  • AC 접지선 전류 측정 기능 : XCT5 모듈 옵션 선택시 (총 5개 CT 장착가능)
ㅇ 피크 전류, 피크 소모전력량(1싸이클, 1분, 15분)
ㅇ 전력소모량 측정기능(kVA, kVAR, kW, true-Power Factor)
  • SEMI S23 기능 지원
발전원별 CO2 사용량, 탄소 배출량 적산값 표시
+ 600V ~ 1,200 V DC 전압, 전류 동시 측정 기능 (별도 ATT 필요)
ㅇ 이벤트 발생시 릴레이 접점 출력 제공 (PLC 경보 연계)
ㅇ 이벤트 발생시 이메일 발송기능(다수인 지정가능, 휴대폰 연계가능)
ㅇ 주위 환경 감시
  • 온도 : -20ºC ~ 50ºC
  • 습도 : 10%~90%
ㅇ TCP/IP, FTP, HTTP 웹 서버지원 (원격 실시간 감시 지원)
ㅇ 통신 프로토콜 지원 : FTP, SNTP, DHCP, POP, MODBUS-over-TCP
ㅇ 온도, 습도 센서 1개 추가 (최대 2개까지)
ㅇ 별도 전원공급기 : AC 100~240VAC 프리볼트, 6kV 서지방지 보호기 내장
ㅇ 회로 보호용 1A급 안전차단기 (발전소등 계통보호용) 추가 설치
Sag발생시 전기제어장비 다운방지를 위한 외부 제어접점 출력 기능 (V1.3 제공)
  • SEMI F47, PowerVaccine, IEC61000-4-11, -34등 대책용 제어접점 제공 (PQube-02-0100 모델)

■ 참고 : 한전 배전계통 고조파 측정용 계측기 요구 사양 (2009. 6. 30 시행)

ⓐ 일반적으로 부하량과 부하패턴은 주중과 주말에 서로 상이하기 때문에 개별 고객의 고조파 전류는 공통 접속점에서 IEC 기준(61000-3-6, 61000-4-7, 61000-4-30)에 의거 최소 일주일 동안 측정하기를 권장한다.
ⓑ 판정기준은 다음과 같다.
㉮ 일주일 동안 차수별 10분 측정값의 95%가 유출 제한값(5%)을 초과하지 않아야 한다.
㉯ 하루 동안 차수별 3초 측정값의 99% 누적확률 최대값이 “유출 제한값(5%) × khvs”를 초과하지 않아야 한다. 여기서, khvs는 다음과 같이 계산한다.(h는 고조파 차수를 나타냄)
ⓒ 측정장비는 다음 각 호에서 정한 사양 이상의 휴대용 PQ meter를 활용한다
㉮ 정밀도 : IEC 61000-4-30 Class A
㉯ 샘플링 : 256 Samples/Cycle
㉰ 고조파 측정범위 : 25차(최소), 40차(권장)

■ 이벤트 화면 보기

■ N-E (중성선-접지)간 전압 감시 이벤트 보기

■ 시간당전력량 및 CO2량 보기
■ 피크전류 및 피크 전력량 보기
1싸이클, 1분, 15분 피크 평균값 제공

■ 주요 적용 분야

전력회사, 공장, 전산/통신센터, 대형 건물, 엘리베이터, 반도체 장비, 의료 장비등 의 전기품질 블랙박스, 소모 전력량 감시 및 진단과 주위 환경 온,습도 감시
  • UPS 전,후단 감시
  • DC 24볼트 또는 48볼트 제어 및 통신용 충전기 전, 후단 감시
  • 주위 환경 동시 감시 (온,습도 감시로 항온항습기 동작상태 감시)
반도체 순간전압강하 대책 제어 기능을 위한 릴레이 접점 출력제공(SEMI F47,파워백신)
서지 보호기 성능 감시 및 확인 (HF 임펄스 전압 감지가능)

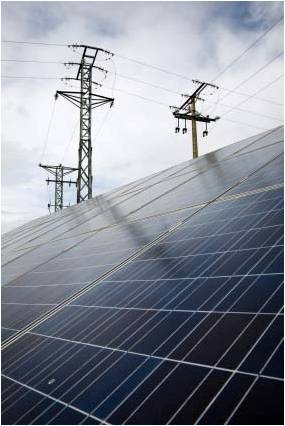

ㅇ 신재생에너지 DC600V ~1,200V 전압, 전류 측정기능
ㅇ 장비 고장시 재현 시험을 위한 사전 데이터 제공

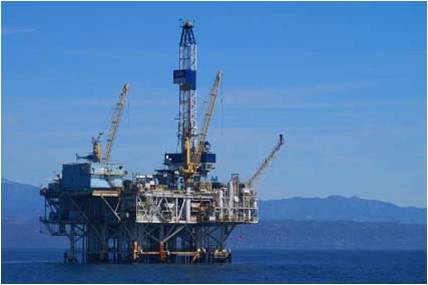

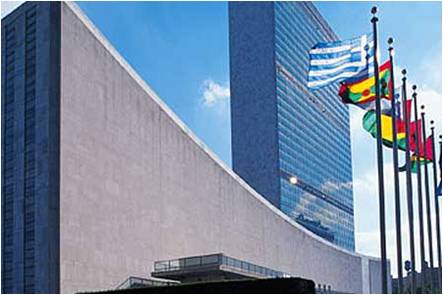

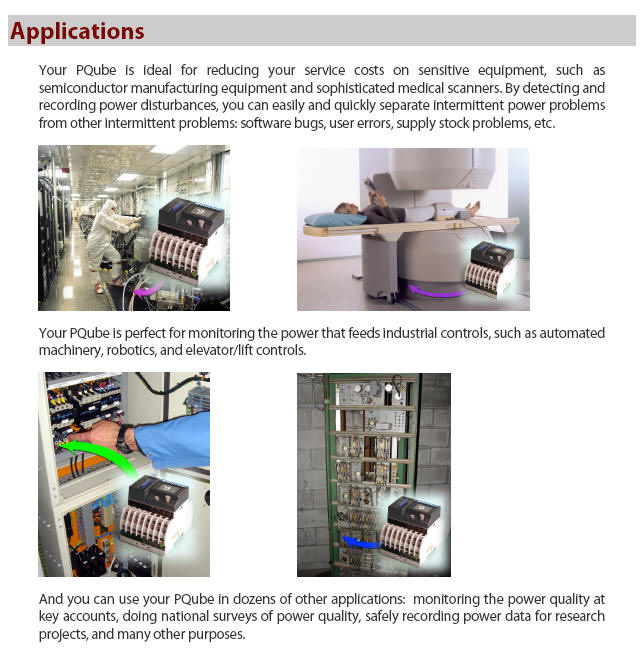

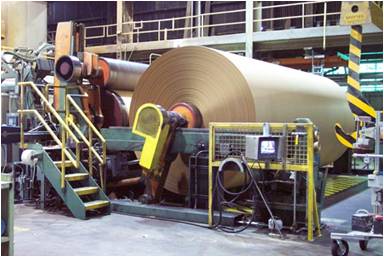

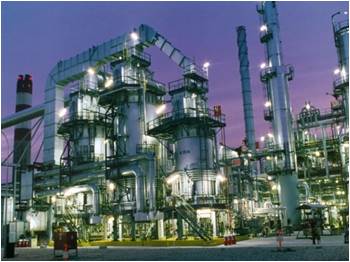

■ PQube 응용 분야 사진

산업용 자동제어기기, 로보트, 엘리베이터(에스컬레이터), 국가전력모니터링
연구프로젝터의 데이터 수집장치, 전력 소모량량 조사, 기타 목적용

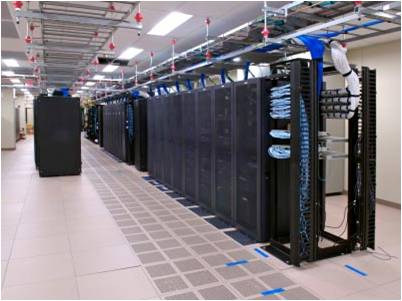

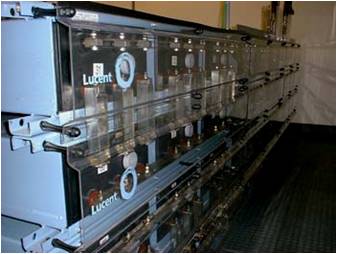

(통신, 전산센터)

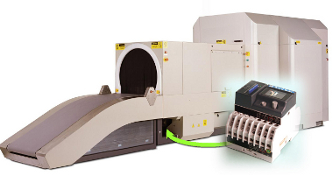

(X-Ray 스캐너 장비)

■ PQube 패키지 :

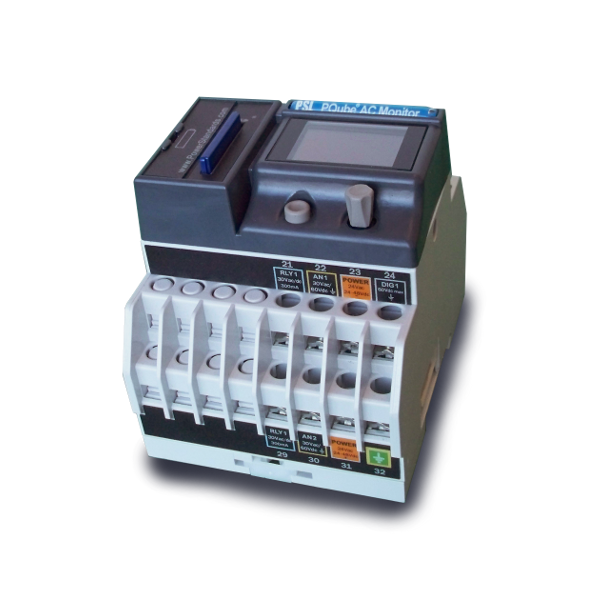

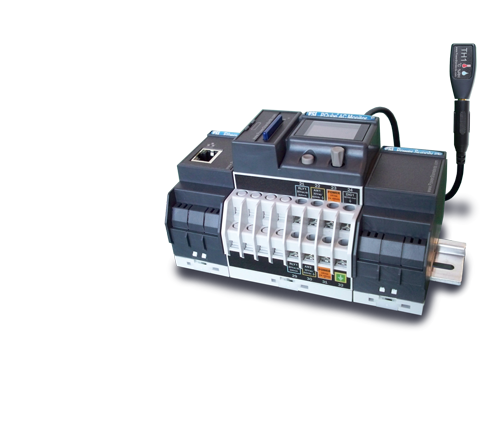

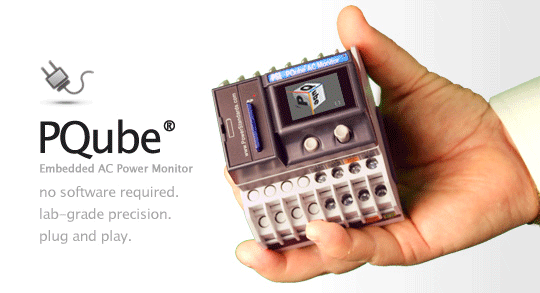

PQube
본체
PQube - AC Power Monitor
전기품질 이벤트 감지, GIF그래픽, CSV 엑셀호환 파일 출력. 소프트웨어 필요없음.
 - 모델 : PQube-02-0000
 - Signal Relay 접점 1개  (경보 제어접점)
 - 100V~690V nominal, 50/60 Hz.
 - 자체 전원공급 : 24VAC, 24VDC-48VDC.

- 모델 : PQube-02-0100
- 2암페아 접점 1개 + Signal Relay 접점 3개
- SEMI F47, 삼성파워백신, IEC61000-4-11, 4-34, CBEMA 순간저전압(Sag) 대책 제어릴레이 접점 제공

이동통신망 이용 PQube

- 모델 : mPQube
- PQube + G3 CDMA 모뎀

■ 권장하는 패키지 :

PQP-ETH1
PQP-ETH1
PQube Package ? Power Quality Kit
이벤트와 측정값들을 이메일로 통보하는 PQube의 모든 표준 기능 제공용
 - 전원공급기, 온/습도 모니터링, DIN Rail 포함.

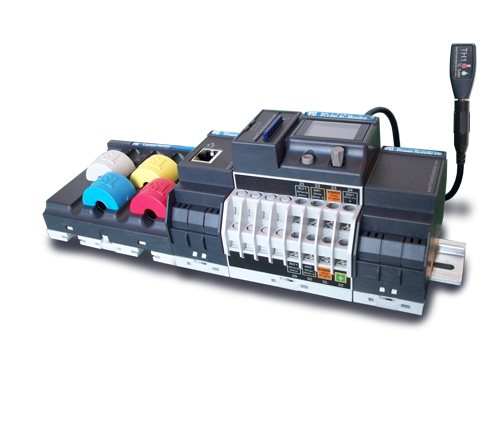

PQP-CT4
PQP-CT4
PQube Package ? Embedded Energy & PQ Kit
PQube의 전기품질과 전류 센싱 패키지, 이더넷 통신제공
 - 전원공급기, 온/습도 모니터링, DIN Rail 포함.
PQP-XCT4
PQP-XCT4
PQube Package ? Energy & PQ Kit
PQube 전기품질과 전류 변환기용 인터페이스 패키지, 이더넷 통신제공
 - 분리형 CT 코어 4개, 전원공급기, 온/습도 모니터링,
    DIN Rail 포함.

■ 모듈들 :

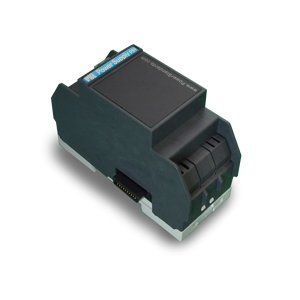

PS1
PS1
Power Supply Module
PQube 전원공급기 : AC 100~240V, 50/60 Hz 입력.
 - 6kV 서지보호기가 내장되어 필수 사용권고(본체보호용)

PS2

Power Supply Module
PQube 전원공급기 : AC 100~240V, 50/60 Hz 입력.
 -DC CT용 홀소자, 로고스키 코일 CT 전원공급용 24VDC 출력
 - 6kV 서지 보호기가 내장되어 필수 사용권고(본체보호용)

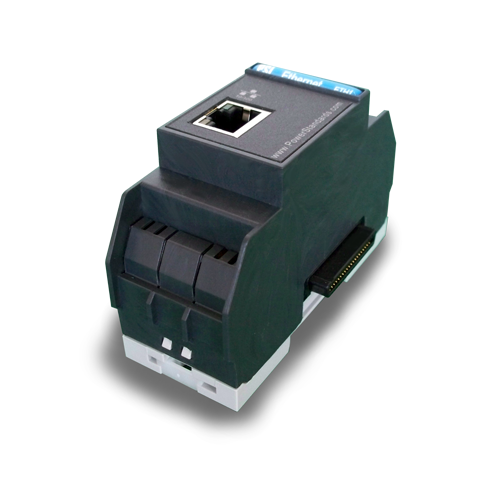

ETH1
ETH1
Ethernet(TCP/IP) Module
GIF 그래픽과 엑셀 호환 파일로 된 이벤트와 측정값들의 웹 서비스 및 E-mail 통지용.
CT4
CT4
Current Sensing Module
조합된 CT를 사용하여 4채널의 전류 모니터링 모듈.
 - 모델명 : CT4-20A  / -CT4-50A
 - 정확도 : ±0.1% rdg ±0.1% FS

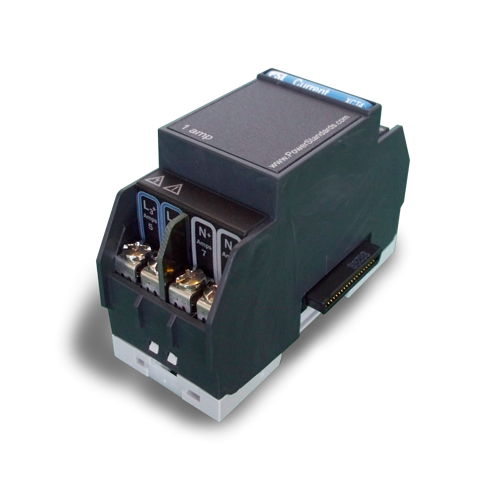

XCT4
Current Transformer Interface Module
4개 채널의 전류 모니터링용인 외부의 CT를 연결하기 위한 인터페이스 모듈.
 - L1, L2, L3, N  4채널 전류 측정
 - 1 Amp 모듈 : XCT4-01A-00
 - 5 Amp 모듈 : XCT4-05A-00
 - 정확도 : ±0.1% rdg ±0.1% FS
 - 크레스트 팩터 : 3.5배

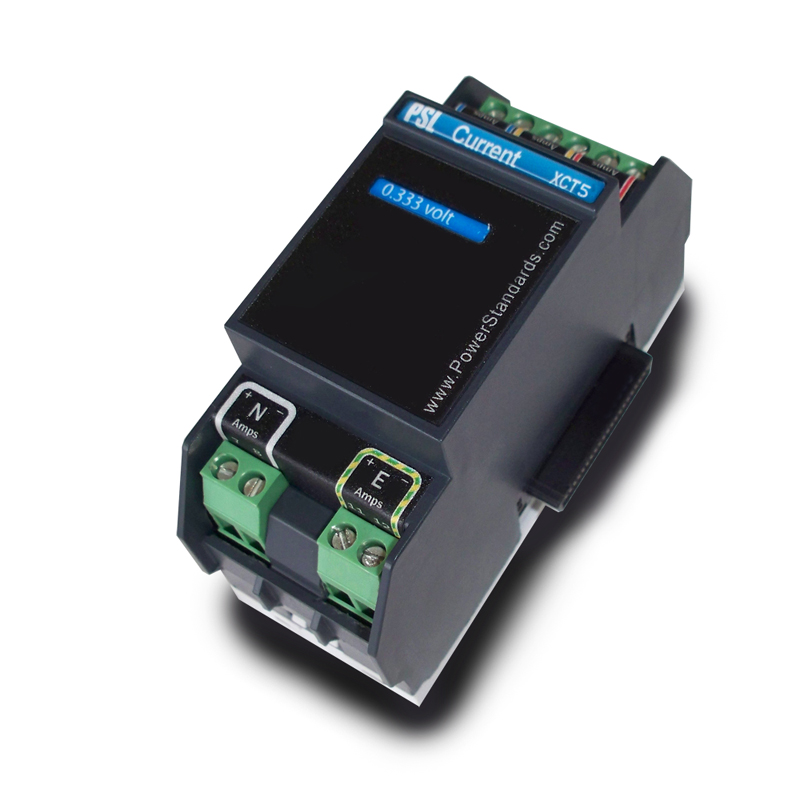

XCT5

Current Transformer Interface Module
5개 채널의 전류 모니터링용인 외부의 CT를 연결하기 위한 인터페이스 모듈.
 - L1, L2, L3, N, E(접지) 5 채널 전류 측정
 - 0.333volt RMS 모듈 : XCT5-0.333V-00
 - 1 Volt  RMS 모듈 : XCT5-01V-00
 - 5 Volt  RMS 모듈 : XCT5-05V-00
 - 10Volt RMS 모듈 : XCT5-10V-00
 - 정확도 : ±0.1% rdg ±0.1% FS
 - 크레스트 팩터 : 3.5배

CTE1

ETH1과 XCT5의  전류  조합 모듈

-
  CTE1-10T-0.333V-00 for0.333V 정격
-
CTE1-10T-1V-00 for 1V 정격
- CTE1-10T-5V-00 for 5V 정격
- CTE1-10T-10V-00 for 10V 정격

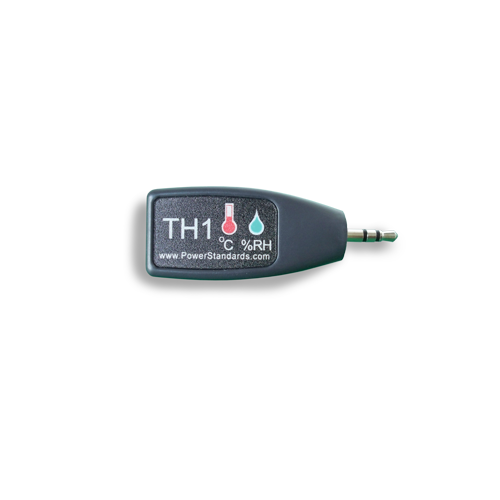

     TH1



Temperature-Humidity Probe
온도와 습도를 모니터링 하기 위한 센서
 - 온도 정확도 : ±0.5 ℃
    Max : ±2 ℃(-20℃ ~ +80℃)
 - 습도 정확도 : ±4.5%RH(20-80%RH)
    Max : ±7.5%(0-100%RH)
 -스캔 주기 : 2초 간격

■악세사리들 :

Attenuator
(감쇄기)


ATT1

AC/DC Voltage Attenuator 600VDC/300VAC
(감쇄기) : ATT1

 - Model : ATT1-0600V-00
               ±600VDC 또는 300VAC, CAT IV
Dimension : 102mm*51mm*38mm

AC/DC Voltage Attenuator 1200VDC/600VAC (감쇄기) : ATT1
 - Model : ATT1-1200V-00
   ±1200VDC 또는 600VAC, CAT IV
Dimension : 102mm*51mm*38mm

ATT2

AC/DC Voltage and Current Attenuator for 600V DC : ATT2

- DC 전압, 전류 동시 측정용 모듈(Ver 1.3)
 - Model : ATT2 - 600V-00 / ATT2-1200V-00
 -  ±600VDC,1200VDC 또는 300VAC,600VAC CAT IV
 - DC CT 홀 소자 전원 공급용(홀센서는 별도부착)

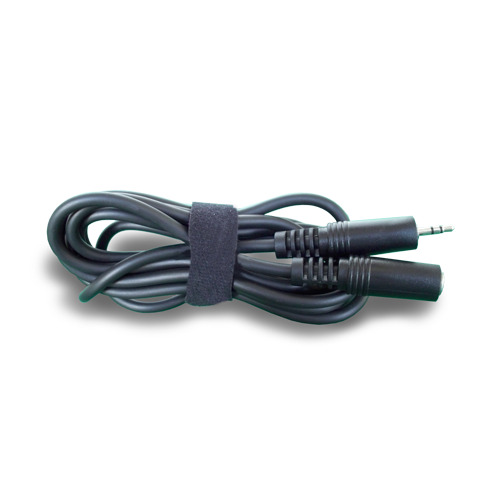

THC
THC
Extension Cable for TH1
온도. 습도를 떨어진 곳에서 모니터하기 위한 2 미터짜리 연장 케이블 (1.5미터, 2미터, 5미터)

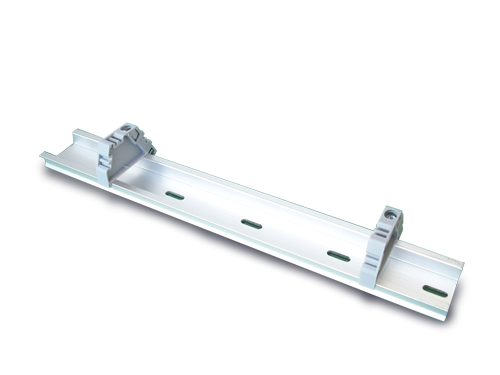

DRK
DRK
DIN Rail Kit
알루미늄 타입의 DIN rail with End Stops.
SD
SD (Secure Digital) Card

 4GB 용량의 표준 SD 메모리.
CT

(전류
클램프)

CT
CT-300:5-00
원형 타입의 CT( Current Transformer).
- 정확도 : 0.5% (0.5급)
- 1차 : 300A
- 2차 출력 : 5A RMS

분할형  CT
- 정확도 : 1% (1.0급)
- 1차 입력: 5, 20, 50, 100, 200, 300, 400, 600 A
- 2차 출력 : 0.333V, 1A, 5A  RMS
                 1V, 5V, 10V 평균값

 클램프형 CT_볼트너트형
- 정확도 : 1% (1.0급)
- 1차 입력 : 600A
- 2차 출력 : 1A, 5A RMS


고정밀 분할형 CT(Split-Core Current Sensors)


- 정확도 : 1% (1.0급)
- 주파수 : 50Hz ~ 400Hz
- 크레스트 팩터 : 3.5배
- SCS-20A, 50A,100A : 0.75"(D*E)
- SCS-200A,300A :1.25"(D*E)
- SCS-400A, 600A : 2.00"(D*E)
- SCS-1000A, 2000A, 5000A  : 3"*5"(D*E)

 * 2차 출력 : 0.333V RMS


Hand Hold 클램프 A (정밀 계측기용)
- 모델 : HHCT-5A/ 100A / 300A/ 600A
- 정확도 : 0.5% (0.5급)
-
1차 입력 : 1~600A / 5 Amp 고정
- 2차 출력 : 0.333V RMS
- 내경 : 13mm

Hand Hold 클램프 B

- 모델 : HHCTQ-600A
- 정확도 : 1% (1.0급)
- 1차 입력 : 1~600A
- 2차 출력 : 0.333V RMS
- 내경 : 40mm

로고스키(Rogowski) 코일 CT

- 정확도 : 0.5% (0.5급)
-  Max Voltage : 22.9Kv
-
1차 : 400A ~ 2000A
- 2차 : 0.333V RMS
- 적분기 필요 전원 : DC 24V

기타

CB-1P-277/480V-1A

- UL 1077:277/480 volt 1A rating

CB-3P-277/480V-1A

- UL 1077:277/480 volt 1A rating

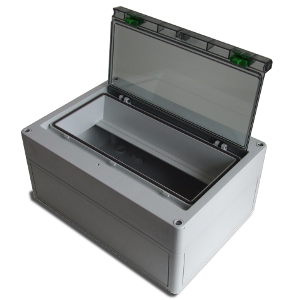

보호 함

- 모델 : IP65
- Dimension:180mm(L) * 254mm(W) * 110mm(H)

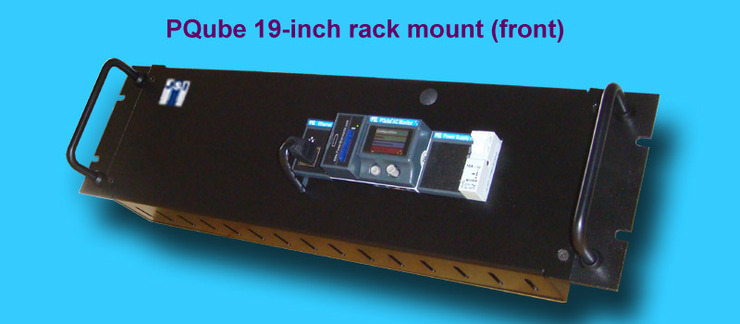

PQube 19인치 랙 마운트 BOX
 -
모델 : RMB19
 - 전산센터, 통신센서, IDC 센터용
 - 전압, 전류 감시 가능

 IP54    OPEN

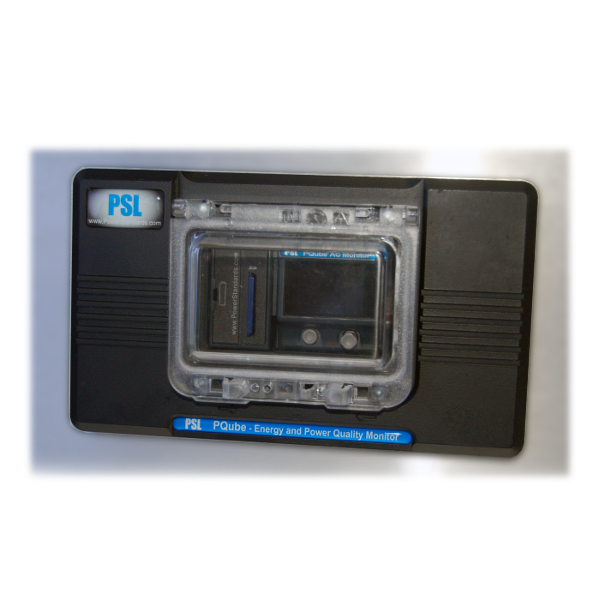

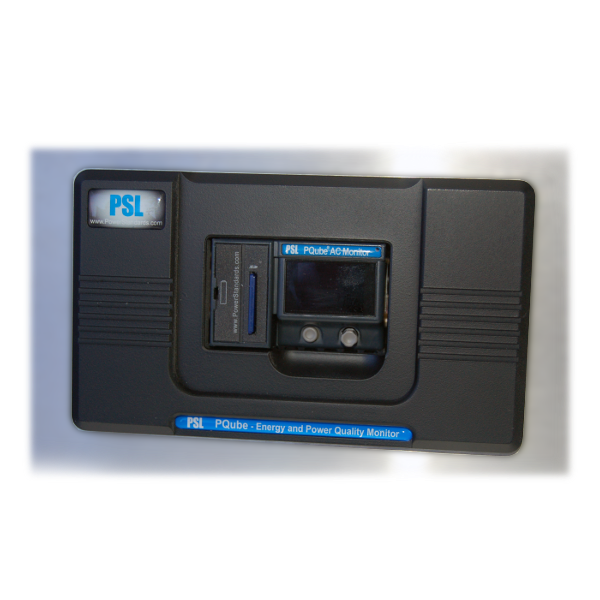

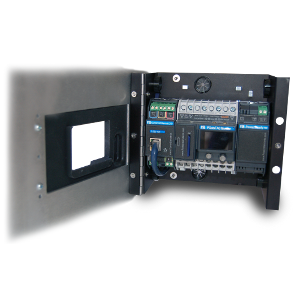

PQube 패널 마운트 함체
- 모델 : PQBEZ-IP54 / PQBEZ-OPEN
- 힌지타입과 투명케이스 타입 2종
-Dimensions:182.9mm(7.2in)(W)x106.7mm(4.2in)(H)

  설치사진

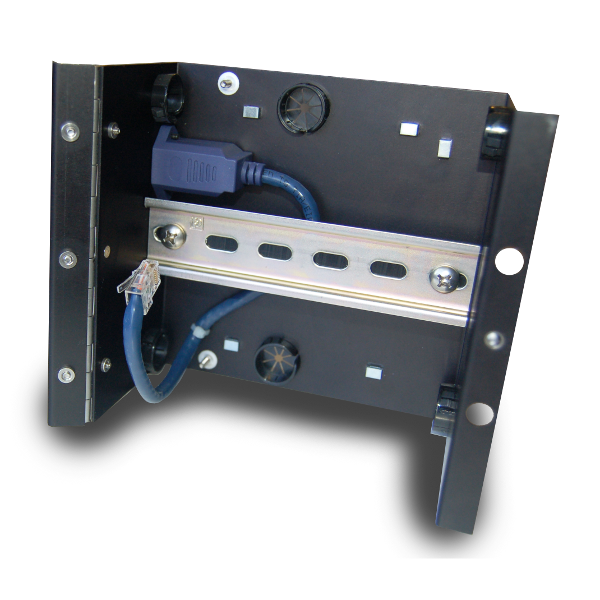

PQube 패널 힌지 브라켓
- 모델 : PQBPNL
- 포함 가능:PQube+PS1(또는 PS2) + CTE1 or ETH1 or XCT5 + RJ45 패널 커넥터

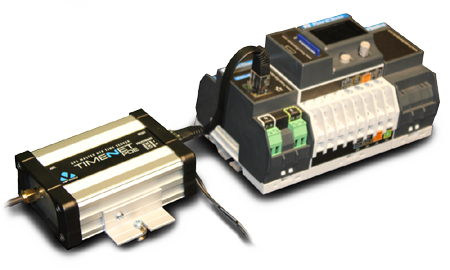

PQube 시각동기 서버 (VTN-TN)
- TimeNet GPS NTP Server (veracity사 제품)
- 정확도 :
±1ms, GPS 소스 : ±0.1us
- 안테나 : 3미터 케이블 포함(옵션 10미터)
- 10/100BaseT Ethernet, RJ-45
- 전원 : 12볼트 DC, 소모전력 : 0.9Watt
- 67mm(W) x 92mm(D) x 33mm(H)
- 작동온도 : -15C ~ 75C / 습도 : 95%

※ 아래 자료를 다운받기 위해서 반드시 마우스 오른쪽 버턴을 사용하여 "다른 이름으로 대상 저장(A).."으로 저장하여 보시기 바랍니다.

☞ PQube V2.1.2 상세 규격서 영문
☞ PQube V2.1 카탈로그 한글 / 영문
☞ PQube 사용자매뉴얼 요청 ( support@jsdata.co.kr )
☞ PQube 퀵 스타트 가이드 한글 / 영문
PQube EN50160 전기품질 평가보고서 예제

▶ PQube 설치 및 결선방법 : 동영상 보기☞
▶ PQube 동작 및 사용방법 : 동영상 보기☞

PQube 한글 제안서보기
전기 블랙박스 PQube 제안서
DC 서버 IDC 센터의 전기품질 미터기 설치 및 감시 방법
PQube 응용사례 : 노트북과 1대1로 연결하여 휴대형 전력품질 분석 계측기로 활용하기

☞ 실제적인 PQube 이벤트 저장 파일 웹 서비스 보기( http://www.PQLook.kr )
☞ 전세계 PQube 실시간 전기품질 감시 싸이트 ( http://map.PQube.com )

PQube 에니메이션 동영상(PSL사 제작) / 네이버 동영상 바로보기

보도기사 게시판 가기 ☞

PQube에 대한 UL, TUV CB, TUV EN Bauart, ABS(Shipboard)  NIST Calibration Certificate인증서 발행받기

    - 교정 인증 대상 : PQube본체, XCT4, CT4

UL Certificate

 TUV CB Certificate

TUV EN Bauart Certificate

ABS (Shipboard Certificate)

CE Declaration of Conformity)

NIST Calibration Certificate

국산 고품격 CT 제조사 링크 (재신정보 협력사) ☞
